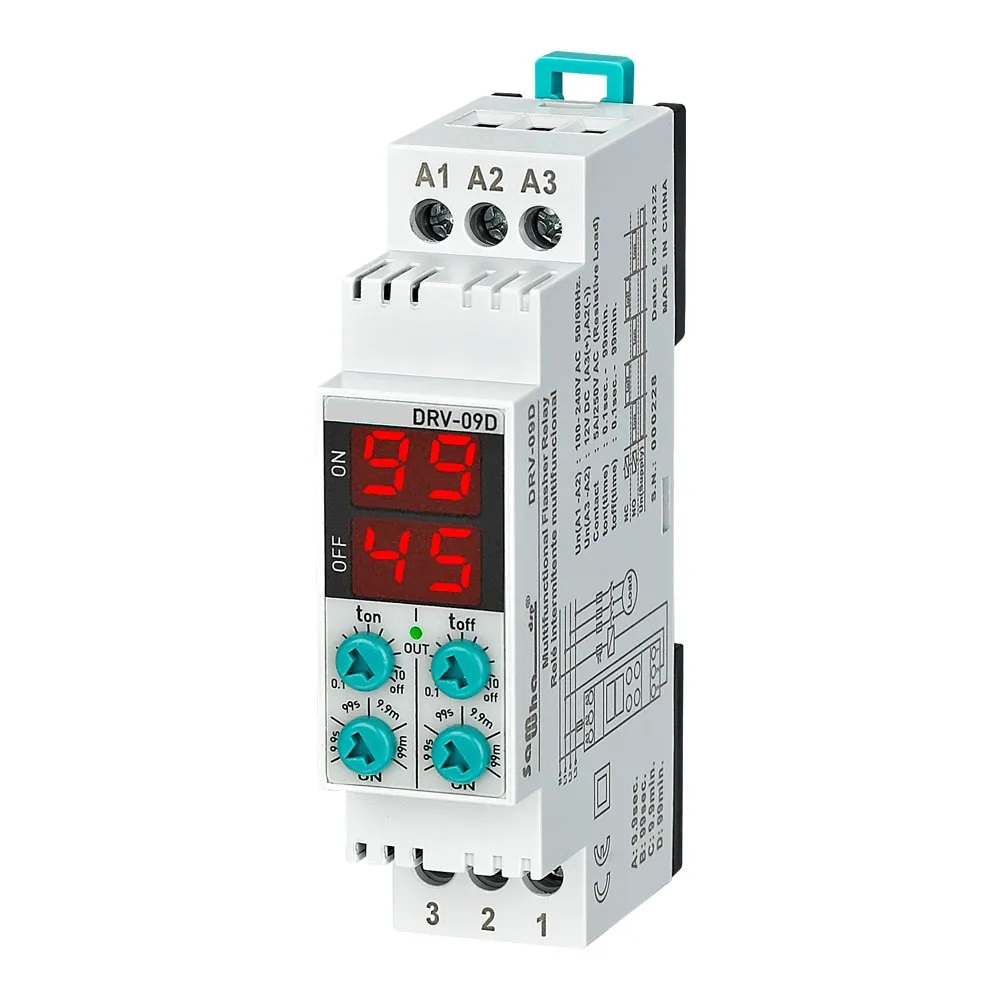

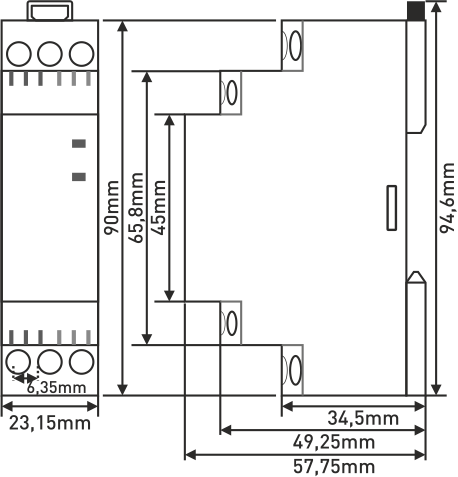

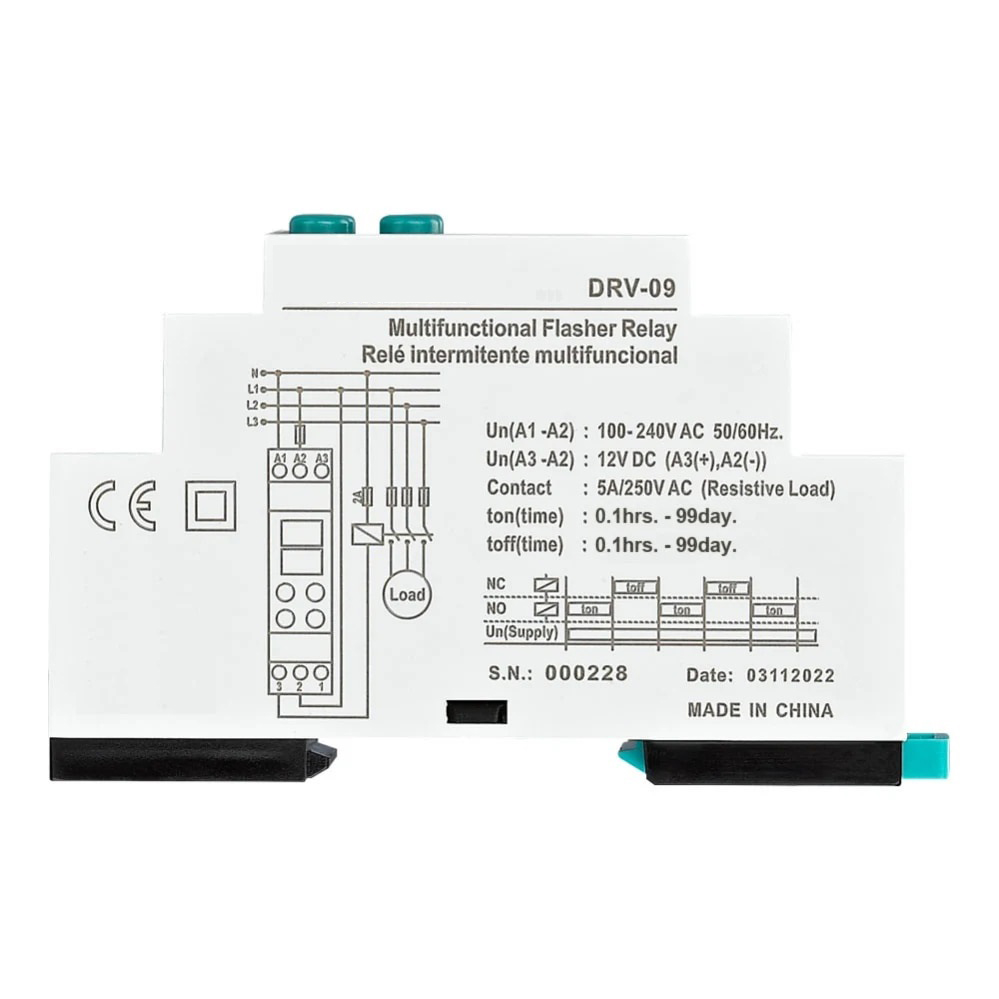

Rơle  DRV-09D, DRV-09 được thiết kế để sử dụng ở những nơi (công nghiệp, dân cư, nhà máy, v.v.)
Trường hợp cần điều khiển hai lần (bật-tắt).

Nó được hiển thị khi cài đặt thời gian và đếm ngược thời gian đã đặt. Nếu thời gian vận hành được đặt bằng phút, dấu chấm bên phải nhất trên màn hình sẽ nhấp nháy trong khi thiết bị đang đếm thời gian. Màn hình BẬT dành riêng cho thời gian vận hành và màn hình TẮT dành riêng cho thời gian chờ.

Núm "BẬT":
Nó được sử dụng cho khoảng thời gian làm việc.
Khoảng thời gian 9,9 giây, 99 giây, 9,9 phút và có thể được đặt thành 99 phút (DRV-09D).
Khoảng thời gian 9,9 giờ, 99 giờ, 9,9 ngày và có thể được đặt thành 99 ngày (DRV-09)

Núm "TẮT":
Nó được sử dụng cho khoảng thời gian chờ đợi.
Khoảng thời gian 9,9 giây, 99 giây, 9,9 phút và có thể được đặt thành 99 phút (DRV-09D).
Khoảng thời gian 9,9 giờ, 99 giờ, 9,9 ngày và có thể được đặt thành 99 ngày (DRV-09).

Núm “t on”:
Nó được sử dụng để đặt Thời gian làm việc. Thời gian làm việc có thể được đặt bằng giây hoặc phút tùy theo khoảng thời gian đã chọn. Trong khi cài đặt thời gian "t on", giá trị điều chỉnh được hiển thị trên màn hình "ON" (ở màn hình phía trên). Khi được đặt thành tắt, hãy tắt độ trễ "t on", chỉ chạy độ trễ "t off" và tắt chức năng vòng lặp.

Núm “t off”:
Nó được sử dụng để đặt Thời gian chờ. Thời gian chờ có thể được đặt bằng giây hoặc phút tùy theo khoảng thời gian đã chọn. Trong khi cài đặt thời gian "t tắt", giá trị điều chỉnh được hiển thị trên màn hình "TẮT" (ở màn hình phía dưới). Khi được đặt thành tắt, hãy tắt độ trễ "t off", chỉ chạy độ trễ "t on" và tắt chức năng vòng lặp.

Đèn LED RA:
Đèn led này sáng lên khi thiết bị cấp điện cho rơle. (Khi tính thời gian làm việc)

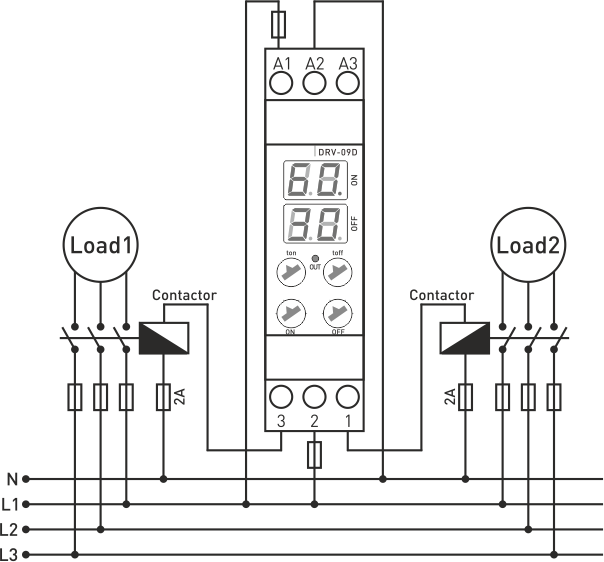

Kịch bản hoạt động ví dụ

Hãy đặt nó ở chế độ hoạt động (bật): 60 phút, Thời gian chờ (tắt): 30 giây.

Để đặt thời gian làm việc là 60 phút, hãy vặn núm "BẬT" đến phần ghi "D" (lt sẽ xuất hiện là "99." ở màn hình phía trên.) và núm "t on" cho đến khi thấy giá trị 60 trên màn hình (màn hình phía trên).
Để đặt thời gian chờ là 30 giây, hãy xoay núm "TẮT" đến phần ghi “99s." (lt sẽ xuất hiện là “99” ở màn hình phía dưới.) và nút “t off” cho đến khi thấy giá trị 30 trên màn hình (màn hình thấp hơn).

Sau khi cài đặt này được thực hiện, trước tiên thiết bị bắt đầu đếm thời gian "BẬT", giá trị còn lại của thời gian bật được hiển thị trên màn hình "BẬT" và đèn LED "OUT" sáng lên, đầu ra rơle ở mức 3(NO ) liên hệ. Khi hết thời gian “ON”, thiết bị bắt đầu đếm thời gian “OFF”, giá trị còn lại của thời gian tắt hiển thị trên màn hình “OFF” và đèn led “OUT” tắt, ngõ ra rơle ở tiếp điểm số 1 (NC).Thiết bị tiếp tục hoạt động như mô tả ở trên cho đến khi nguồn điện bị cắt.
